Gottwald AMK 1000-103, ferngesteuert, von Hans E.

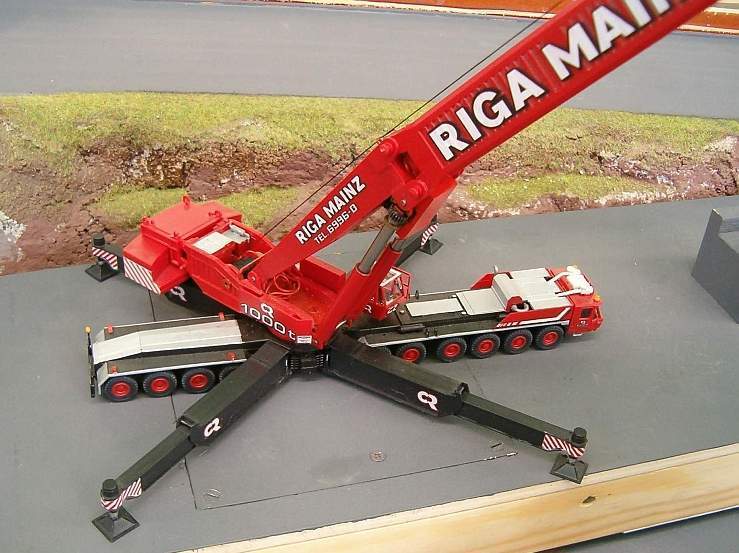

Kibri's Modell des Gottwald AMK 1000-103.
Fahren kann er nicht, aber alles was er sonst können muss...

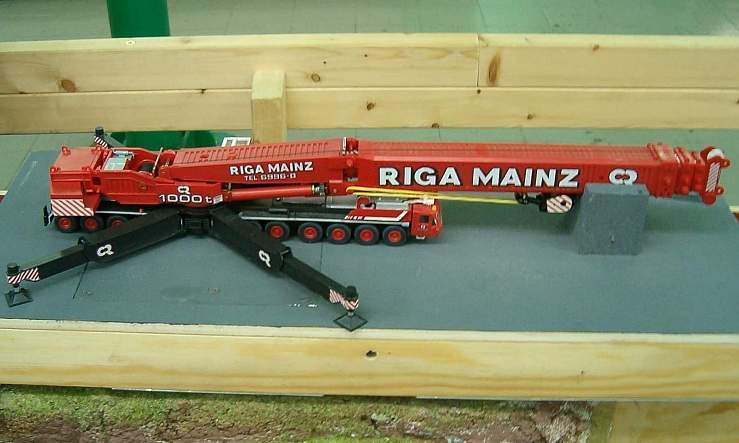

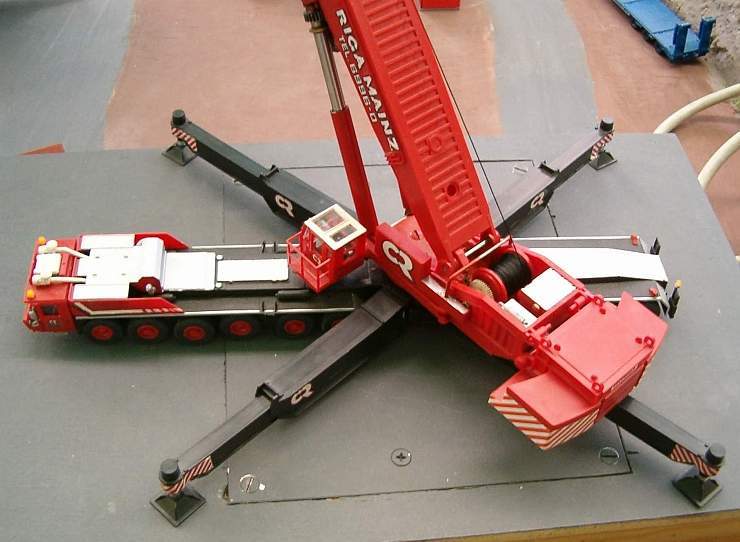

Hier steht er, teilgesichert, für die Transportkiste

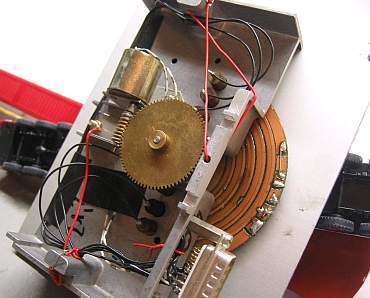

Antrieb zum Drehen des Oberwagens mit Faul - haber - Getriebemotor auf einem Alurahmen. Spannungszuführung über eine runde Platine
mit Schleifkontakten.

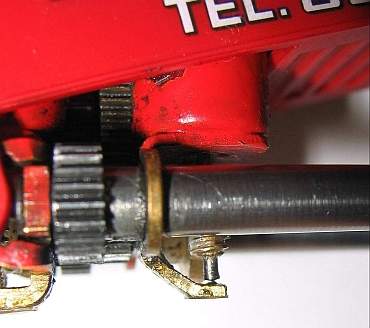

Eine Seite des Getriebes zum Aufrichten des
Tragarmes in Großaufnahme,

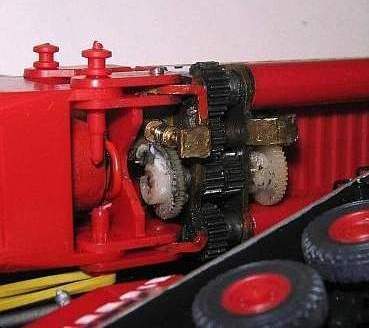

hier die Gesamtansicht. Es sind zwei Taschen - diktiergerätemotoren nötig, um den Mast
beidseitig gleich anzuheben.

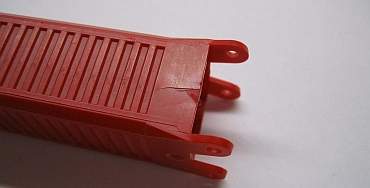

Wie gesagt, Sekundenkleber ist für Kunststoff ungeeignet...

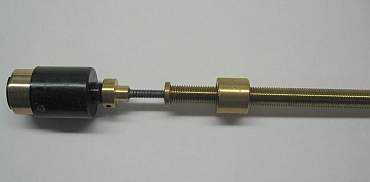

Zum Ausfahren der Masteteleskope wird je
Seite ein Faulhabermotor mit 3 Unterset -
zungen (gesamt 1:41) sowie 2 Gewinde -
stangen eingesetzt.
Ausgefahren werden insgesamt 340mm.

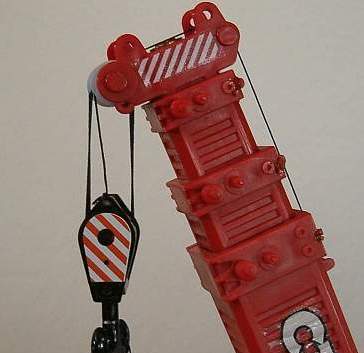

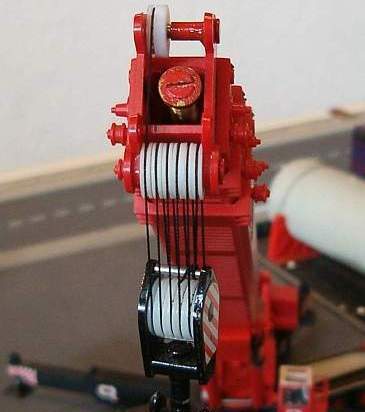

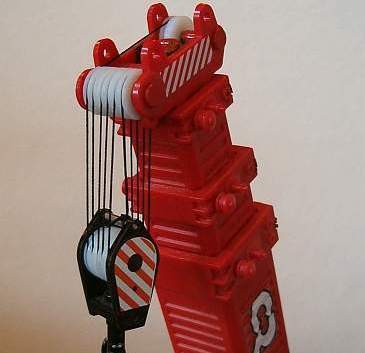

Vorbildgerecht verseilt
mit 10m gewebtem Skalenseil.

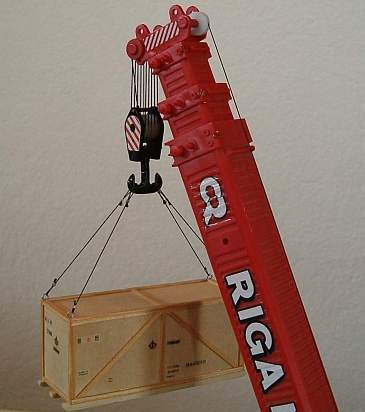

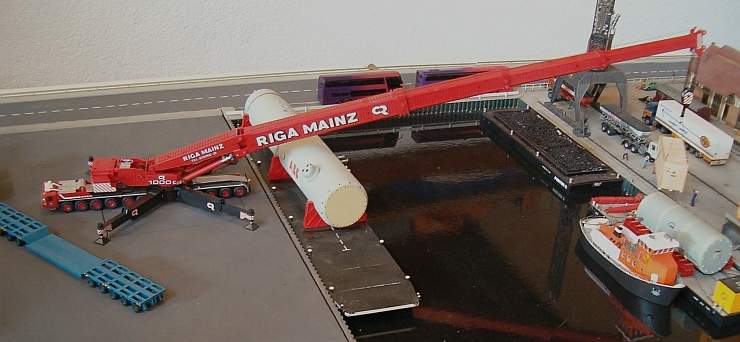

Voll ausgefahren reicht es über das Hafenbecken.

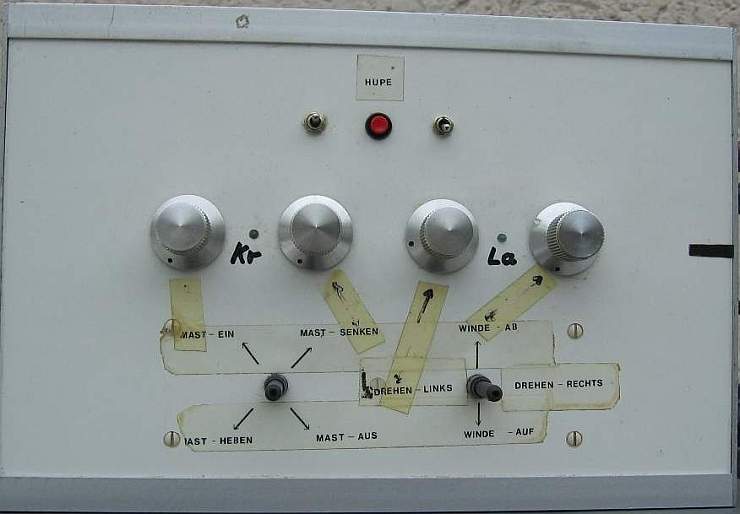

Arbeitet nach vielen Jahren noch zuverlässig, was man "ihr"auch ansieht, die (Kabel)fernbedienung,
die Drehknöpfe sind zur Drehzahleinstellung der Motoren.
