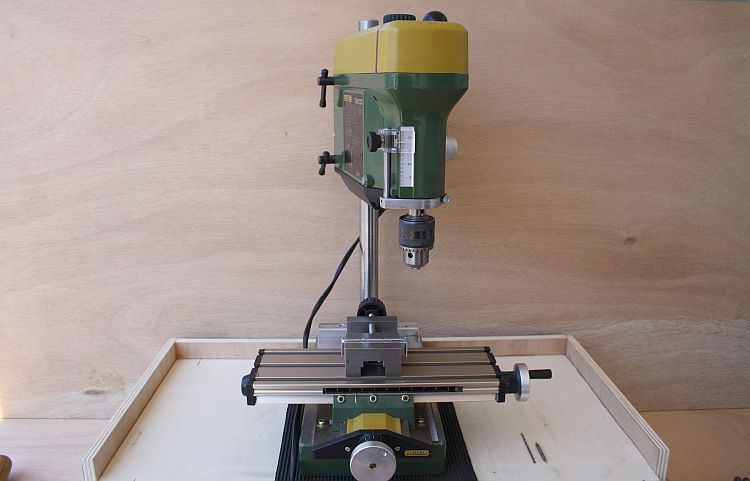

Tischbohrmaschine |

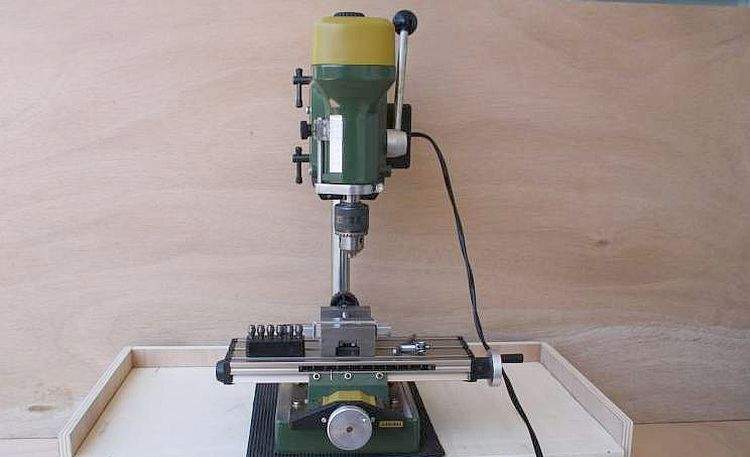

Mit dieser Maschine lässt es sich schon genauer arbeiten - allerdings nicht billig !
|

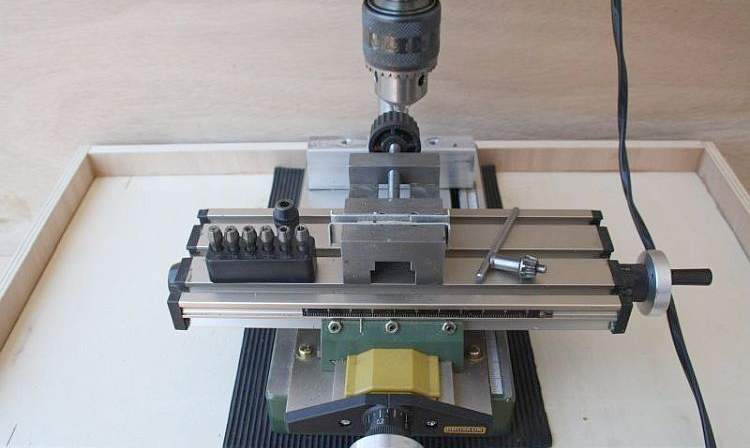

Der Kreuztisch zum Quer- und Längsverschieben gehört ebensowenig zum Lieferumfang wie der (Miniatur) Maschinenschraubstock, nur Spanneinsätze sind dabei.
|
Die Spanneinsätze sind für genauen Rundlauf,
|

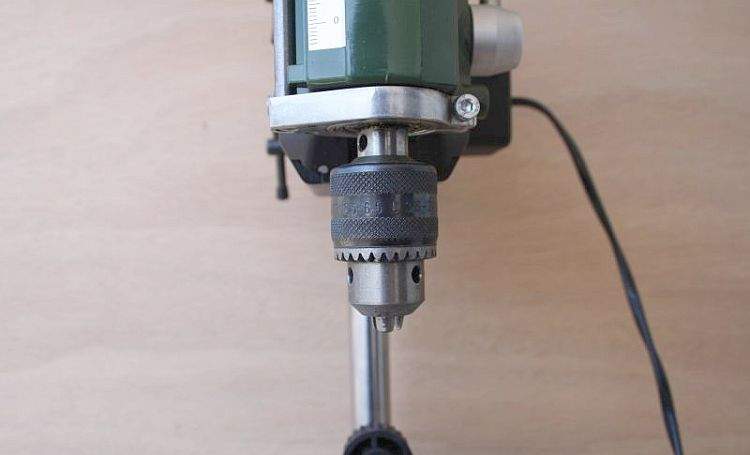

aber der Bohrkopf ist nicht merklich schlechter und spannt bis 6mm Werkzeuge.
|

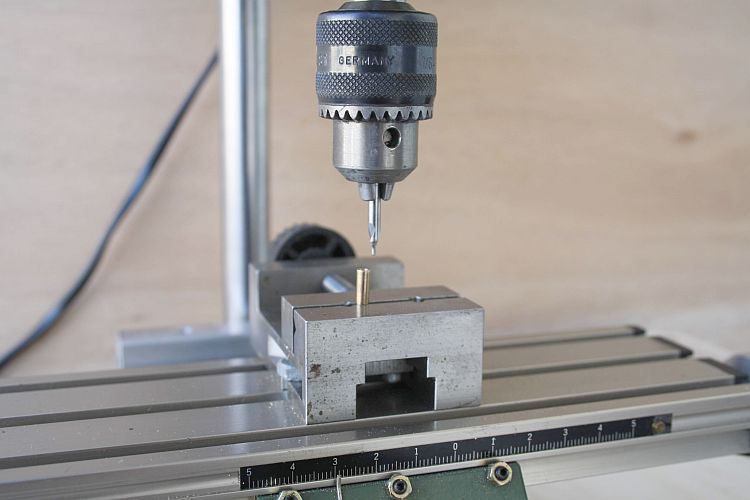

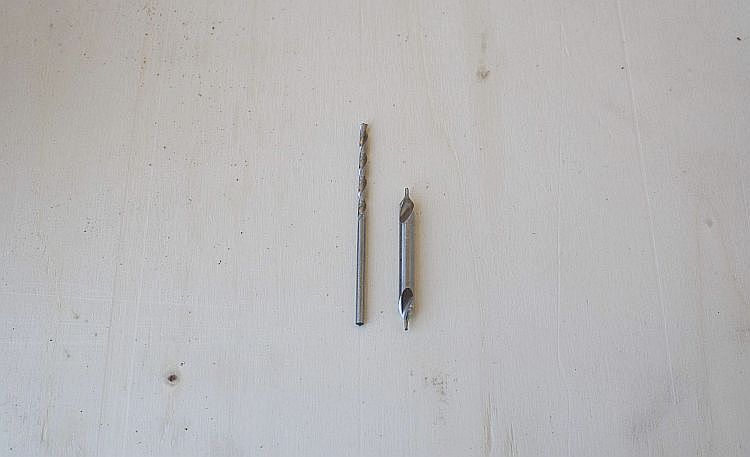

Der Standardbohrer ist einiges länger als der Zentrierbohrer,
|

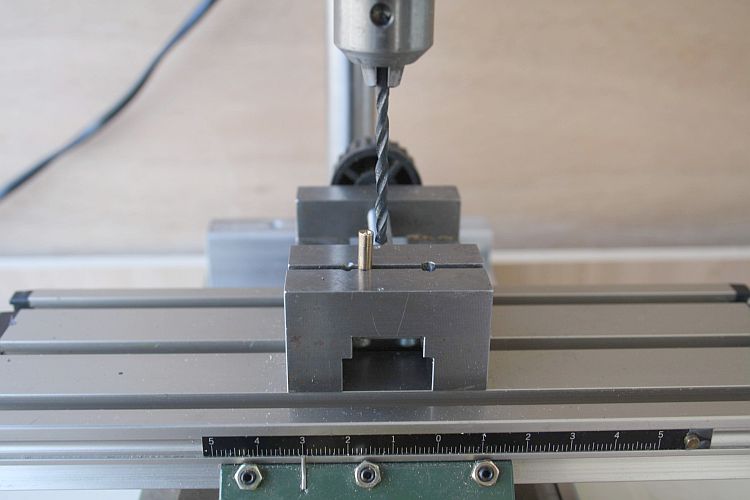

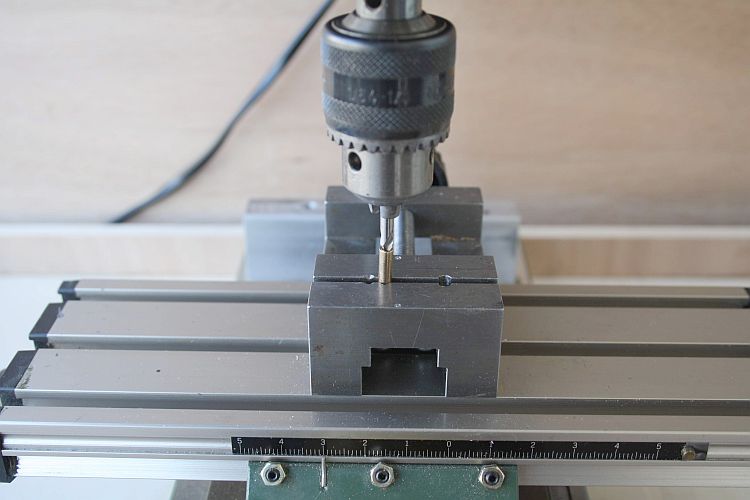

Beim Vorbohren passt es zunächst
|
aber hier ist der Hubunterschied in oberer Stellung mit dem Bohrer
|
oder es reicht nicht in unterer Stellung nicht für den Zentrierbohrer.
|

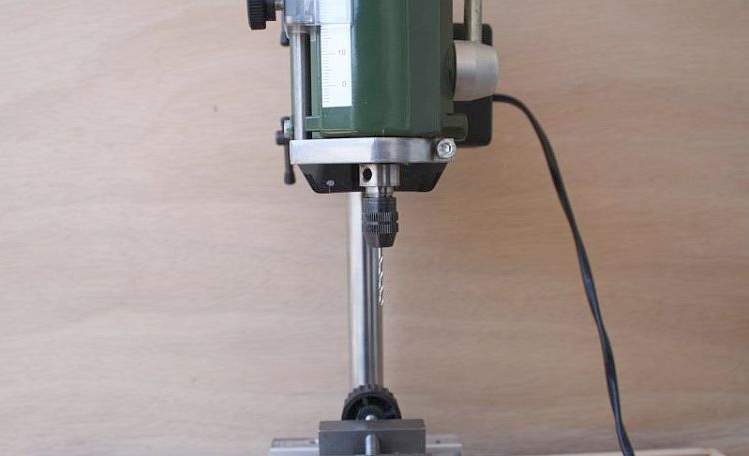

daher das (stark übertriebene) Verdrehen des Oberteiles beim Wechseln,
|

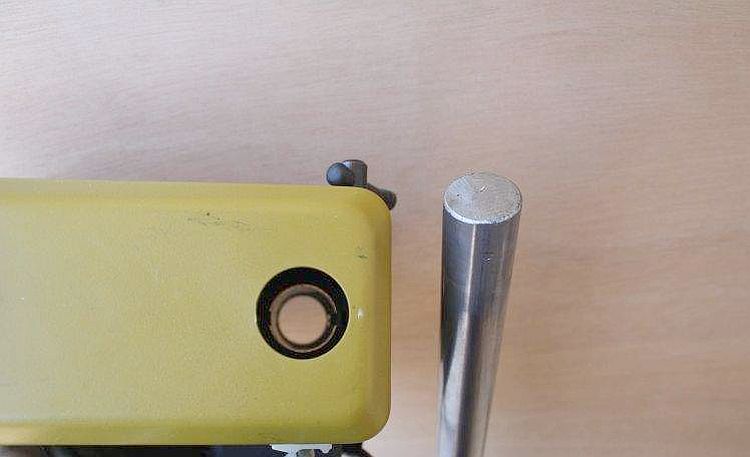

weil das Standrohr und dessen Aufnahme rund sind.
|

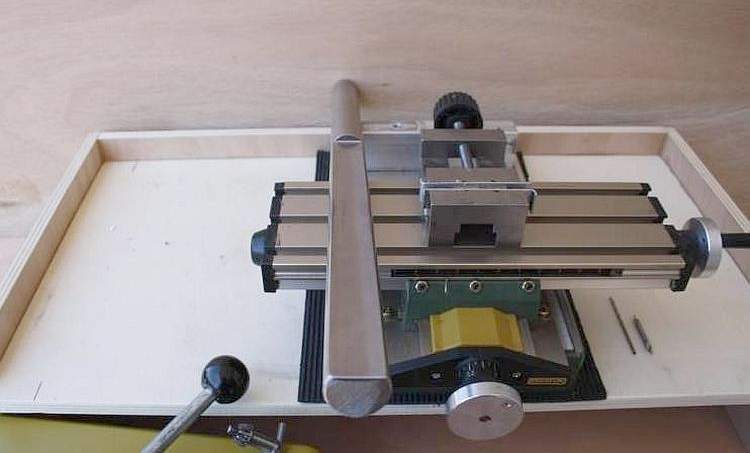

Aber (auch Firmen) Nachbarn helfen sich gegenseitig und man hat mir nach Vorgabe das Teil flachgefräst.
|

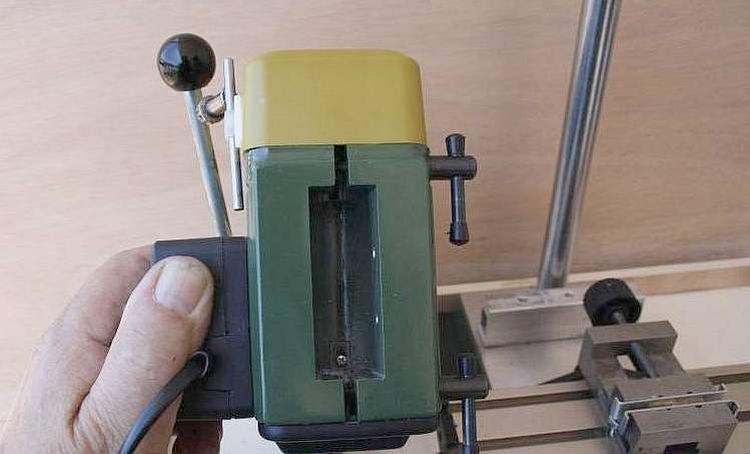

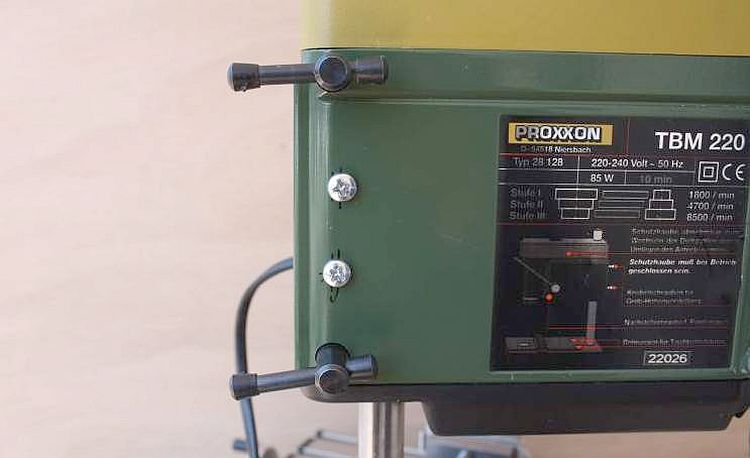

Das Gehäuse der Maschine ist hinten offen.
|

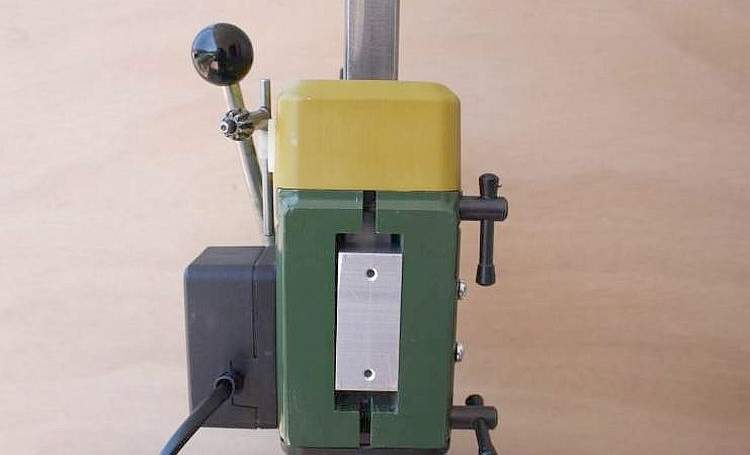

Aus der Restekiste stammt der Aluminiumblock, 50x20, auf 23mm Breite angepasst, in das Gehäuse der Maschine eingesetzt, gebohrt und 4mm Gewinde eingeschnitten. Die zusätzlichen Bohrungen im 3. Bild sind mal auf Verdacht eingebracht, falls es nicht wie geplant klappt und eine weitere senkrechte Nut in die Dreh - profil eingefräst werden muss.
|
Zunächst sieht es
|
aber mal gut aus und das Oberteil lässt sich spielfrei höhenverschieben.
|

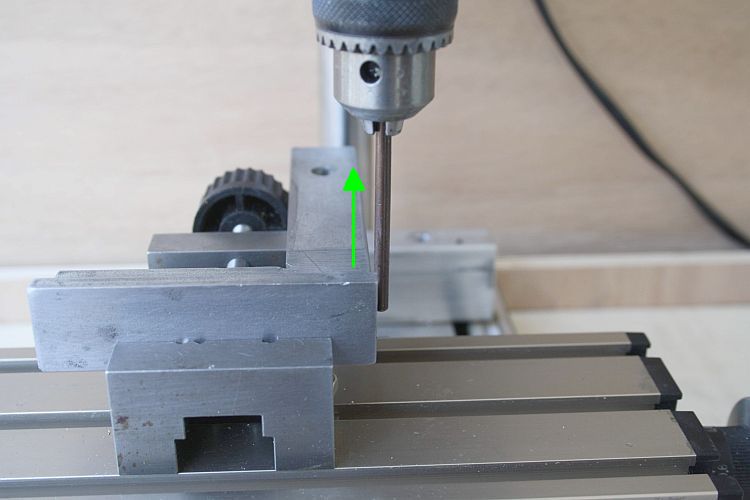

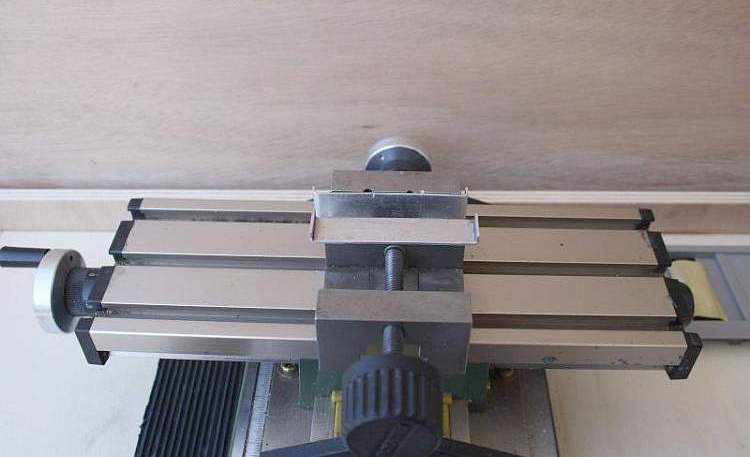

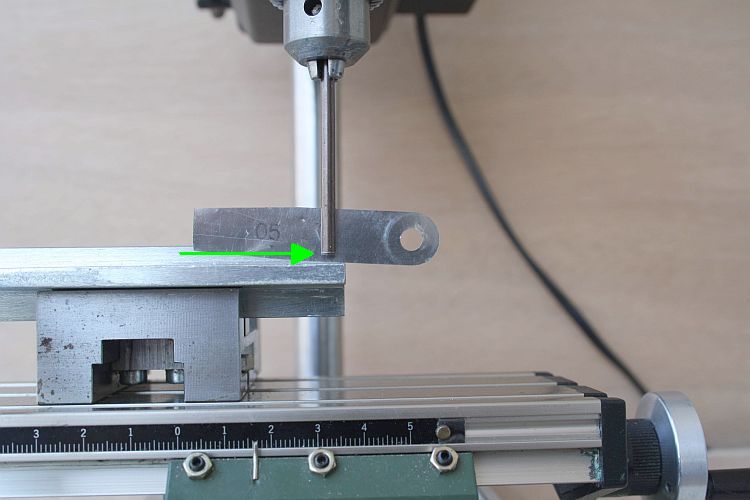

Vor dem Bohren muss aber noch der Schraubstock in Querrichtung mittels senkrecht im Bohrfutter einge- spanntem Rundmaterial und einem
|

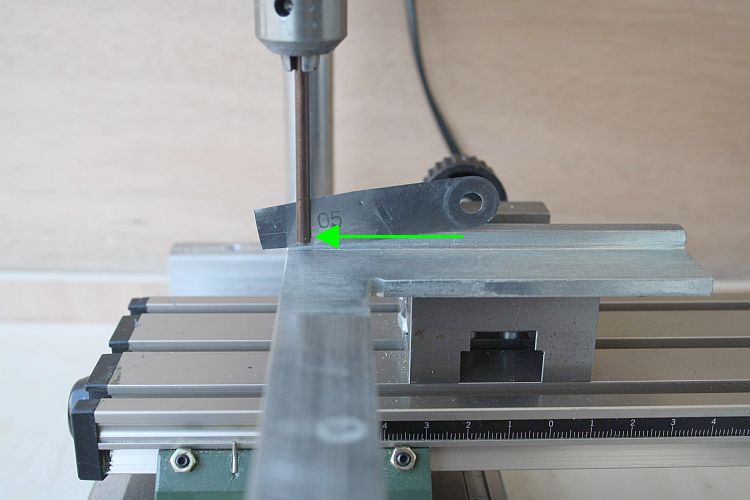

im Schraubstock befestigten Anschlagwinkwinkel paralell ausgerichtet werden. Links mit einem dünnen Metall, hier eine 0,05 starke Ventillehre, soweit angelegt, dass diese nicht nach unten verrutscht. Rechts dann auf das gleiche Maß eingerichtet.
|
In Längsrichtung hat es gepasst, liegt an der guten Grundeinstellung des Kreuztisches ab Werk.
|

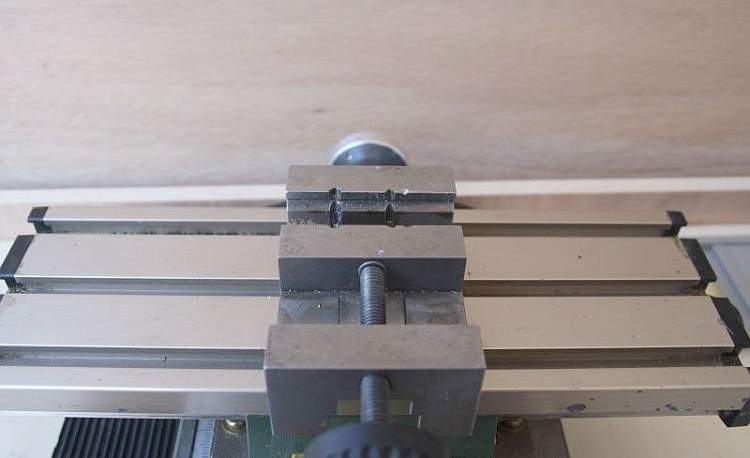

Der Schraubstock bekam, in einen großen Bruder eingespannt, 2 Bohrungen zum senkrechten Einspannen von Rundvollmaterial oder Rohren.
|
Auf der festen Seite ist eine dreieckige Einfräsung (Prisma) zum Spannen von Rundmaterial, allerdings ist die Höhe fest und für meine Zwecke nicht zu gebrauchen.
|

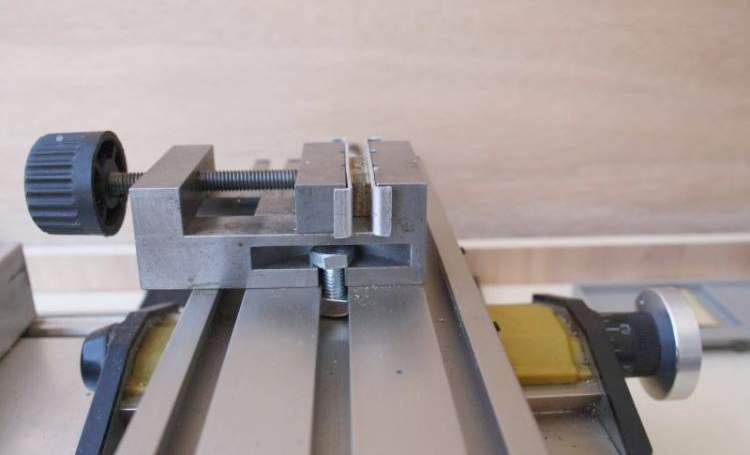

Also wieder ein Griff in die Restekiste, zwei 1mm Alubleche zugeschnitten und an den Enden gekantet
|
und mit passend zugeschnittenen Holzresten
|

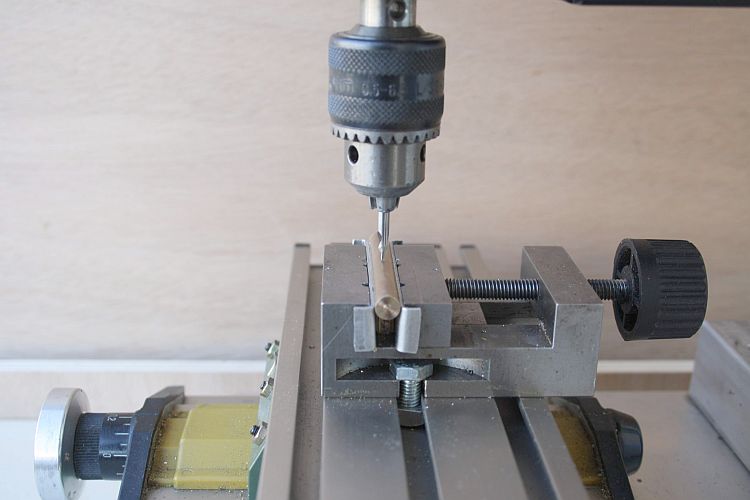

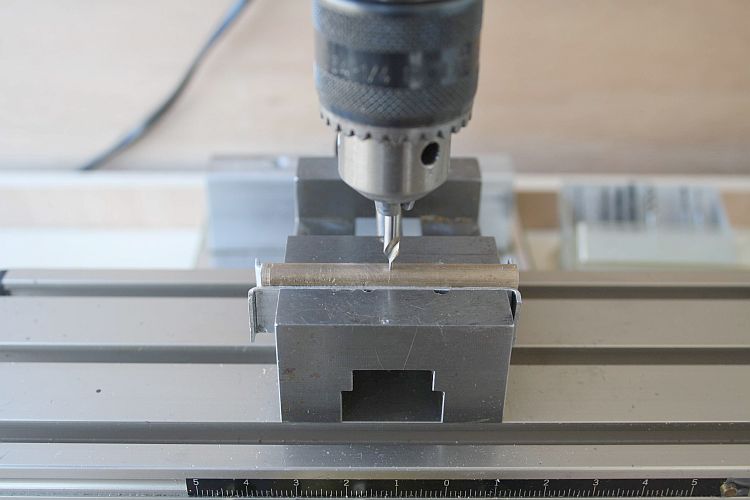

kann jedes benötigte Material richtig
|
befestigt und mittig gebohrt werden, hier Rundmaterial mit nicht weglaufendem Zentrierbohrer.
|
|
