Der Steinwinter - LKW, nach dem Last und Kraft in Heft 3-2014 den wieder ausgegraben hat, musste
Hans E. ihn unbedingt nachbauen...
Ein Originalbild können wir nicht bieten - aber hier und im Internet sind genug zu finden.

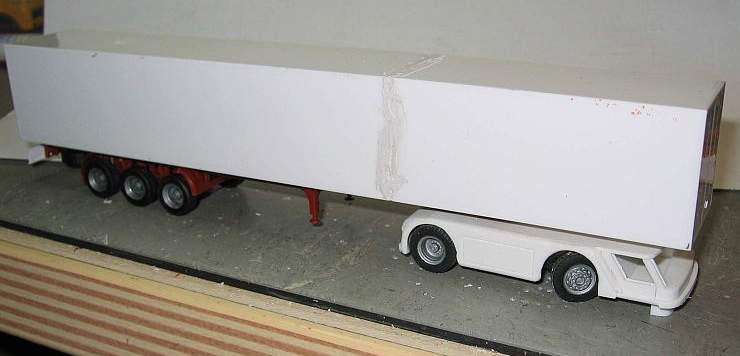

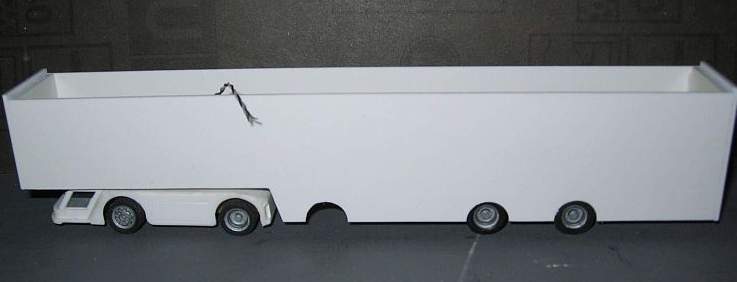

Erster Versuch, ein Sattel- und einen Solokoffer zusammengeklebt und gespachtelt, hat Hans aber mit
dem (Herpa) noch offenen Achsaggregat nicht gefallen
Zunächst war mal die Zugmaschine (die einem Flugzeugschlepper äußerlich ähnlich sieht) zu bauen.

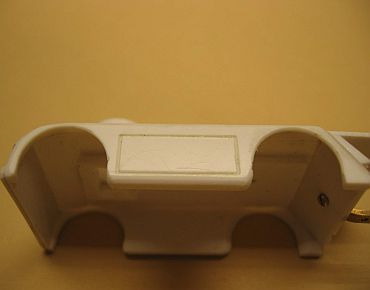

Fahrerhausfront, gefräst. gefeilt und geschliffen..

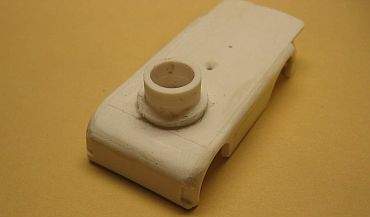

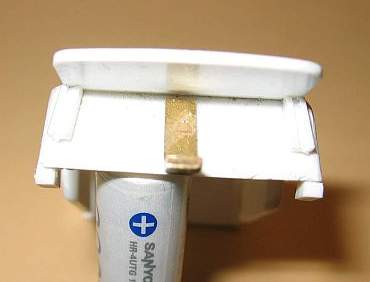

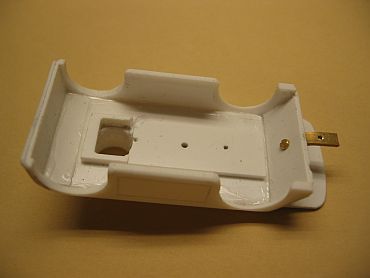

Karosserie von vorn, der Messingbügel hält die
eigentliche Fahrerkabine.
Mit viel Übung
und Fingerspitzengefühl
entstand die Karosse aus zusammengeklebten
und gefrästen/befeilten Kunststoffplatten..

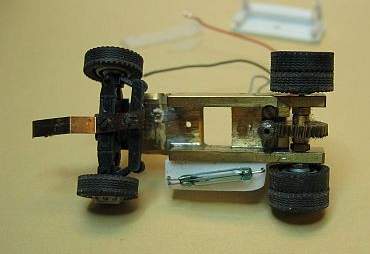

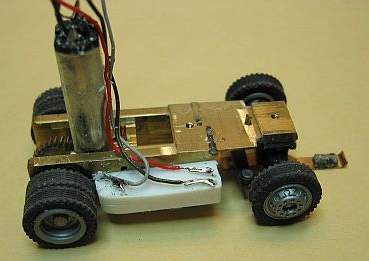

Darunter ein Fahrgestell aus Messing mit stehen -
dem Lemo-Motor.

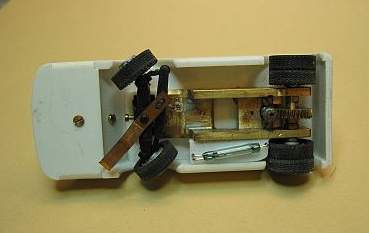

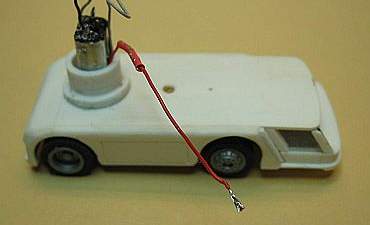

Sauber zusammengelötet, Reedkontakt schräg montiert,
von unten passt alles,
von oben auch!

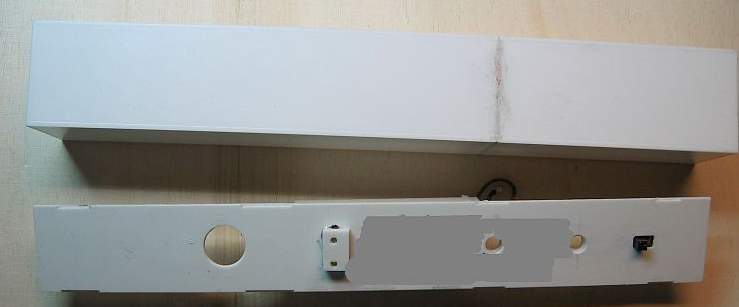

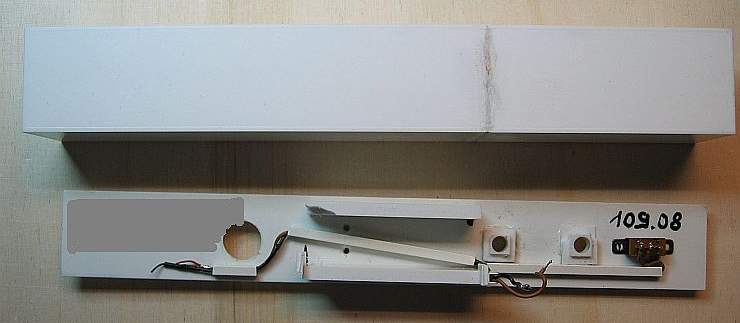

Vom ersten Sattel blieb nur das Dach, hier der Boden von innen
und die (Unter) Außenansicht.

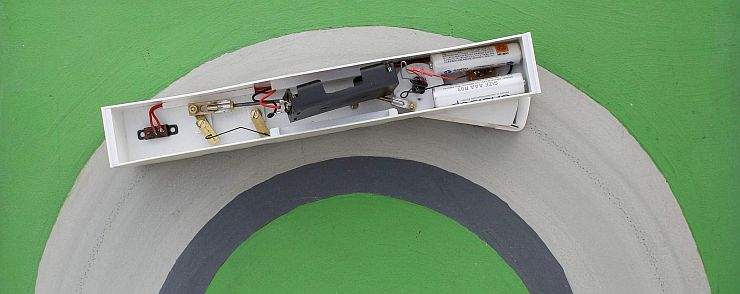

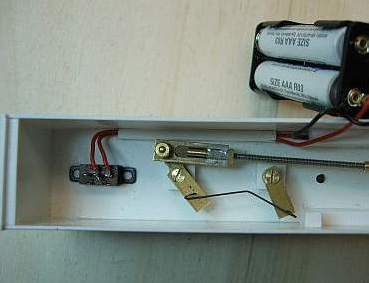

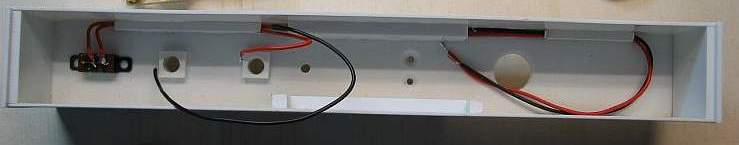

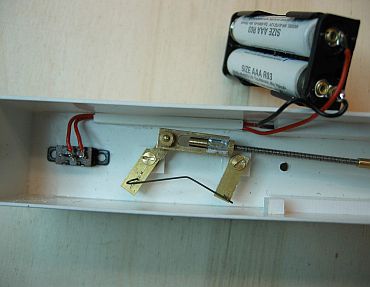

Verkabelt mit Schalter.
Die neu angefertigte Seitenwand rechts,
links passend gespiegelt.

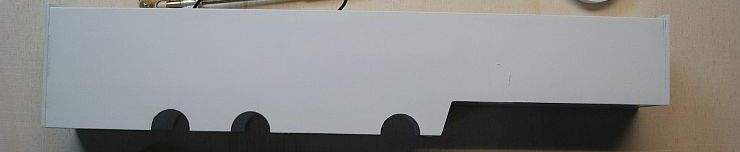

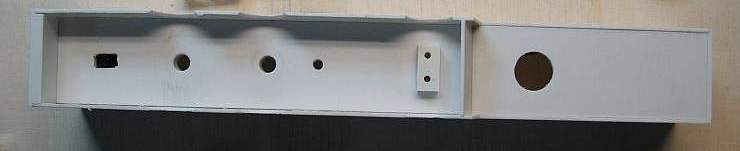

Noch unbestückt von unten, zusammengesetzt.

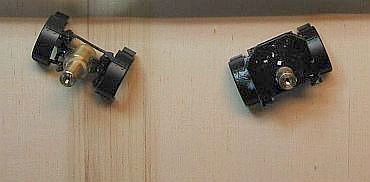

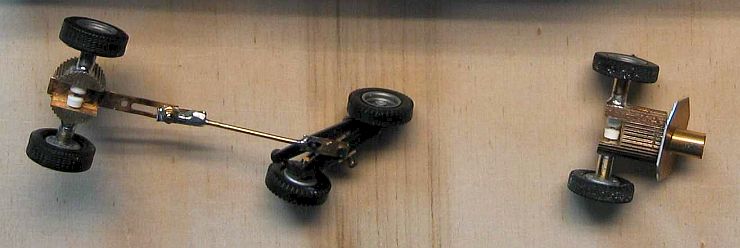

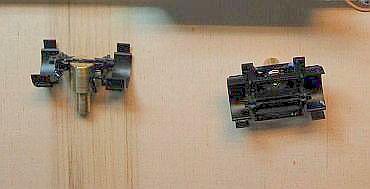

Achslagerung/Drehschemel von unten
und von oben, sind aber so nicht zum Einsatz
gekommen.
Die erste, über Spurstange gelenkte Vorderachse, ist von Faller, die anderen selbst gebaut.

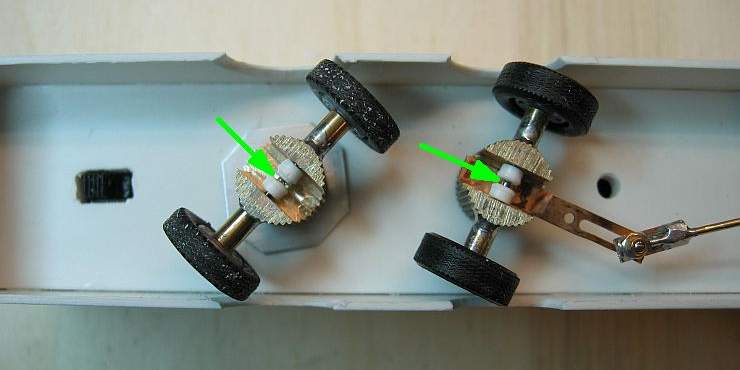

Mit starren Achsen auf den hinteren Drehschemeln wollte der Sattel überhaupt nicht durch die Kurven
laufen, also hat Hans E. die auf Einradaufhängung umgebaut.

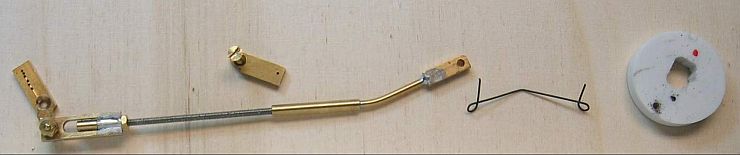

Die Ansteuerung der Lenkachsen erfolgt über die Drehbewegung der Zugmaschine gegenüber dem Sattel,
hier die Einzelteile.

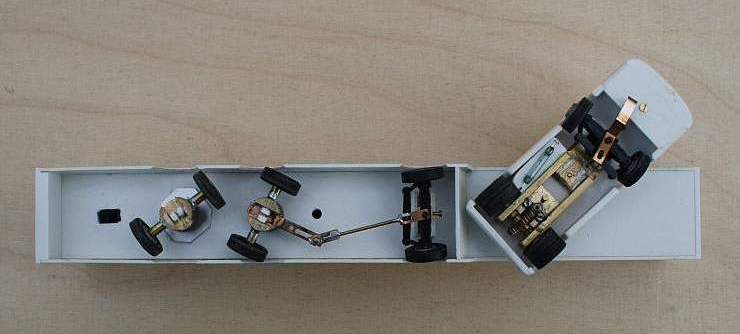

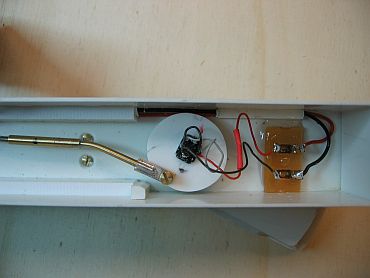

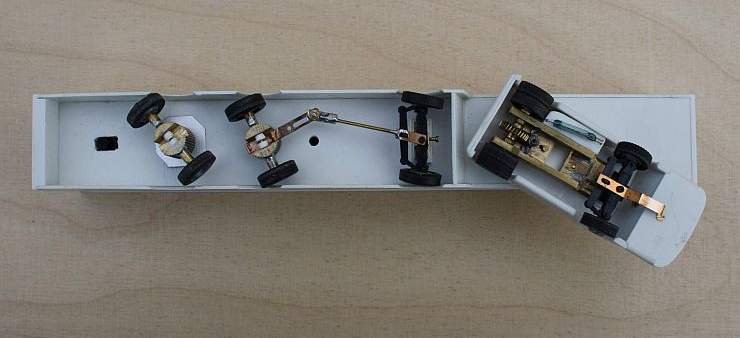

Linkskurve von unten
von innen vorn
und hinten.

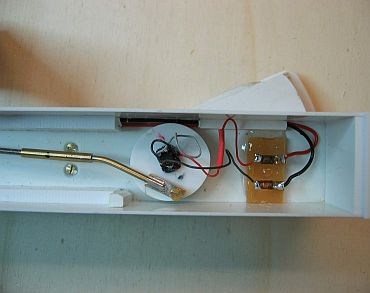

Rechtskurve von unten
innen vorn
und hinten.

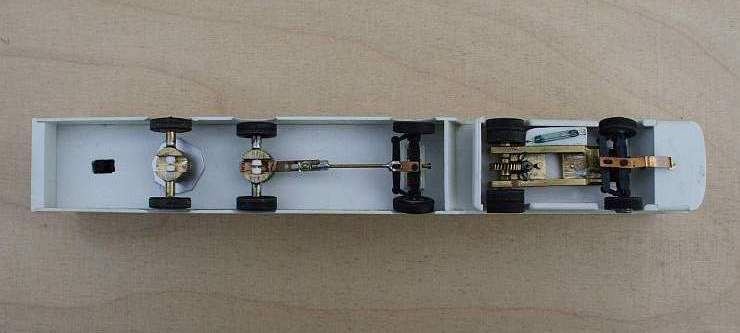

Geradeausstellung. Wer genau hingeschaut hat, die Anlenkung der Aufliegerachsen beginnt von Achse 3
auf Achse 2 im Auflieger,
von Achse 2 auf die spurstangengelenkte Faller-Achse vorn unter dem Sattel.

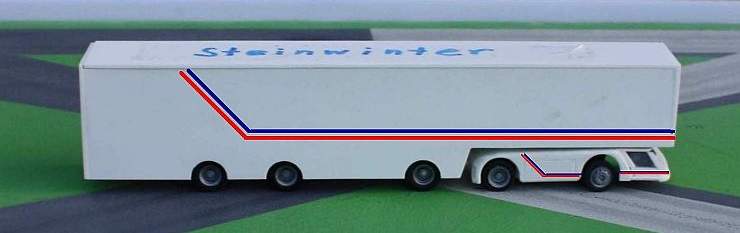

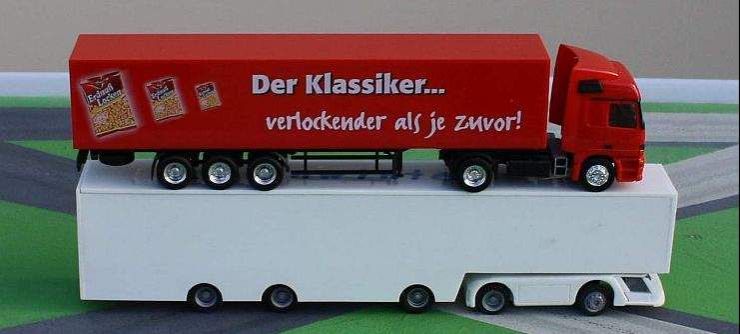

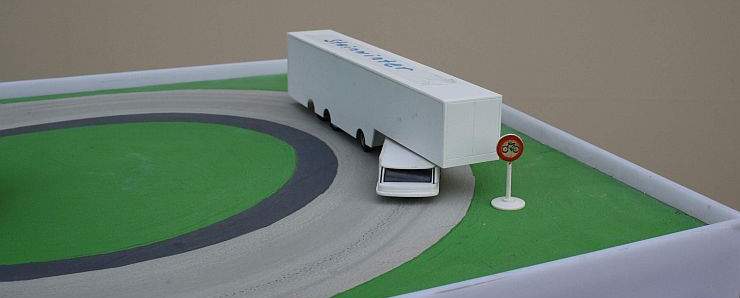

Als Einzelfahrzeug durfte der Steinwinter-Sattelzug länger als ein zulässiger Sattelzug sein...
Aber in deutsche Industriegebieten mit 18,2m Länge und über das Fahrerhaus ragender Aufbau
schwieriger zu fahren als der 25,5m lange Gigaliner, für die Straßen vorausschauend schon gebaut sind...
