Oldtimer - Anhänger-Bus von Hans E.

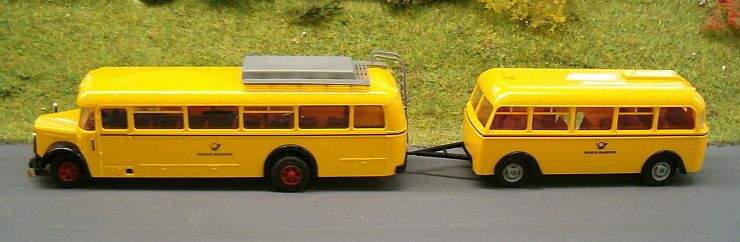

Vom unverbastelten Original habe ich leider kein Bild, daher hier eines vom fast fertigen Modell.
Es gibt übrigens noch ein sich gelegentlich im Betrieb befindliches Vorbild.
Ein Bild vom Vorbild findet man hier.

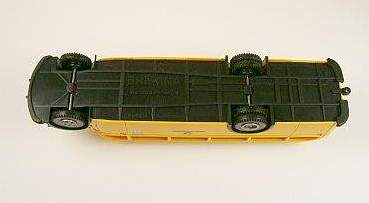

Der Bus von unten, unbearbeitet wenn's mangels
MAN ein Mercedes ist).

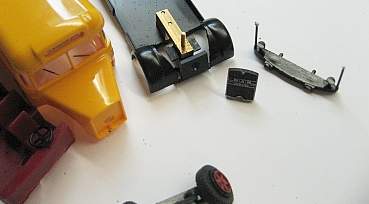

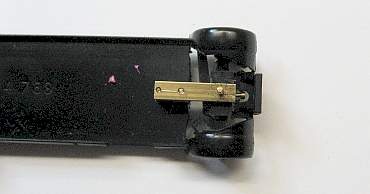

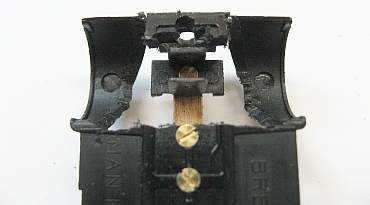

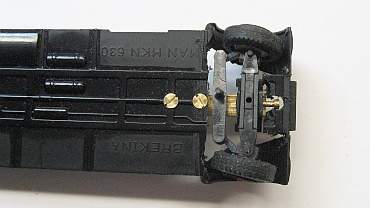

Wie immer zuerst der Einbau der Vorderachse.
Ein Flachmaterial zwischen Rahmen und
Stoßfängeraufnahme trägt den Achshalter.
Im Bereich des Verbindungsbolzens wird das
Fahrgestell noch etwas ausgefeilt.

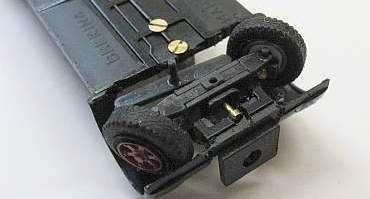

Als Räder kamen die breiteren von kleinen
Bussen zum Einsatz. Die sind etwas niedriger.

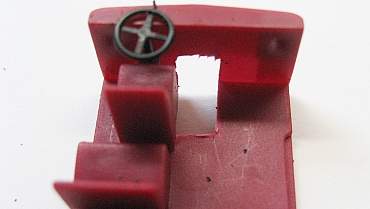

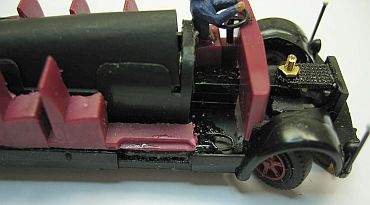

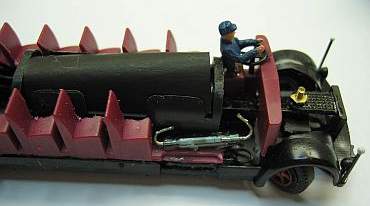

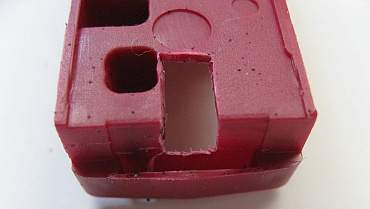

Die Inneneinrichtung ist für
die Lenkungshalterung etwas ausgeschnitten.

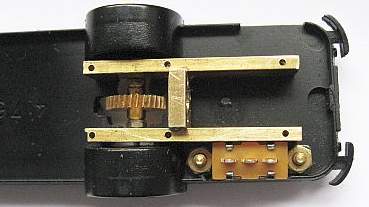

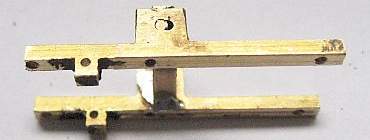

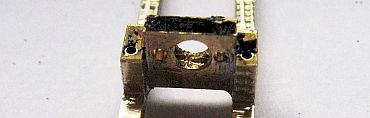

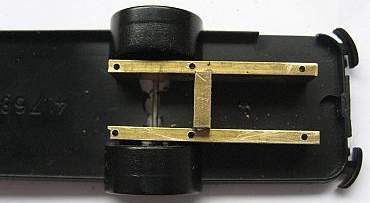

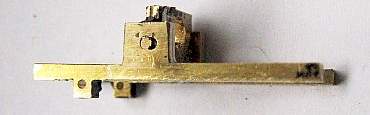

Der Halter zum Anschrauben des
Motors ist komplett aus Messing
angefertigt und hält ewig...
Passt genau
in das Fashrgestell.

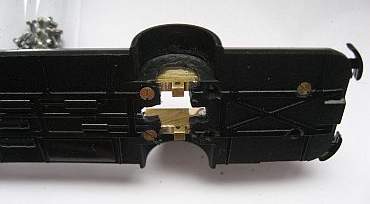

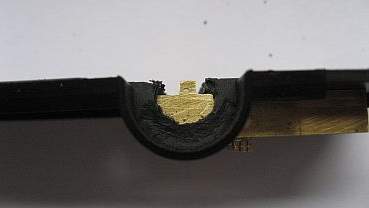

Damit die Räder nicht überstehen,
sind die Radhäuser
und ebenso der Freiraum für das Zahnrad
ausgefräst.

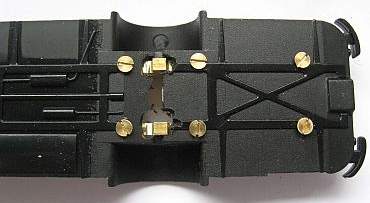

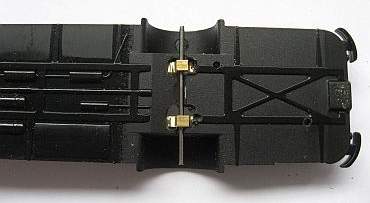

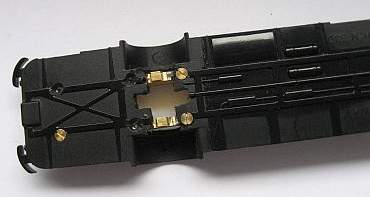

6 Schrauben halten das Fahrgestell im hinteren Bereich gerade.
Der große Schalter passt gerade noch hin.
Auch mit zwei Schrauben befestigt.

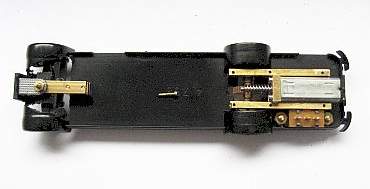

Antrieb mechanisch fertig.
Für den Reedkontakt wird hinter dem Einstieg
unten ein Ausschnitt eingebracht.
Höhe richtig, hält an allen Stoppstellen.

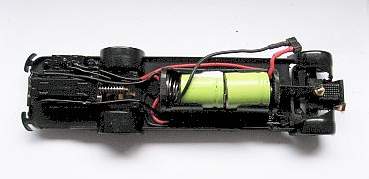

Spannungsversorgung mit 2 kleinen Tonnen
aus dem 9 Volt Akku.

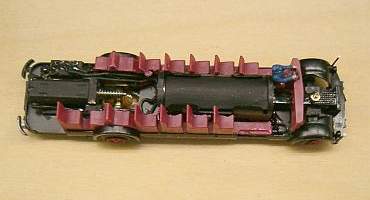

Die Inneneinrichtung ist passend ausgeschnitten.

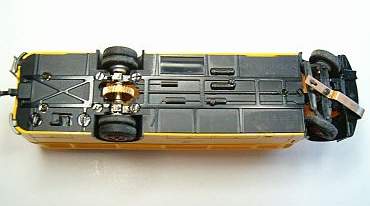

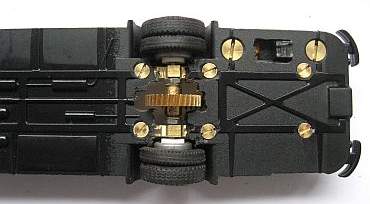

Fertig, Ansicht von unten.

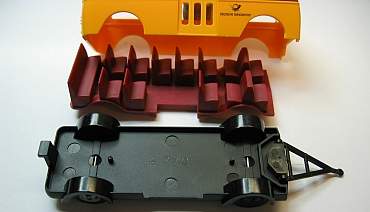

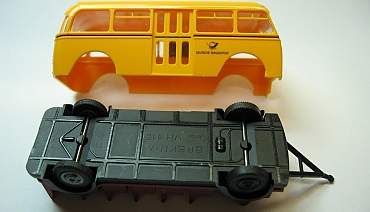

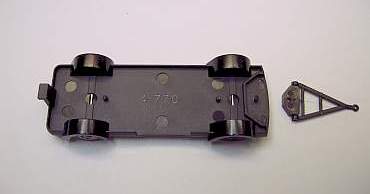

Der Hänger besteht
aus 3 großen Teilen.
Die Zuggabel hat ab Werk keine Funktion in
Sachen Lenkung, Starrachse bleibt Starrachse.

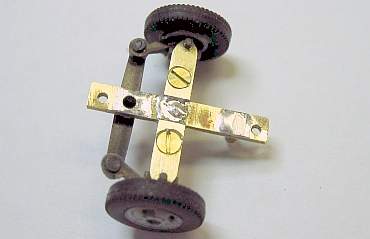

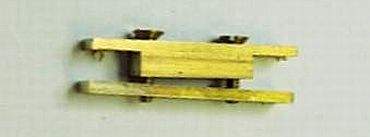

Also hat Hans E. einen eigenen Lenkungskörper,
aus Messing, gebaut.

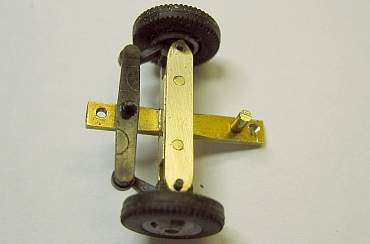

Die verwendeten Restteile sind original Faller,
hier die Mechanik von oben.

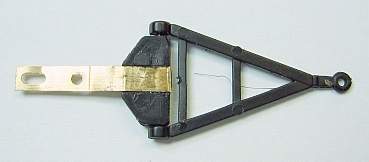

Der Halter für die Deichsel unten ist verlötet.
Der obere Hebel ist mit dem Zuggabelhalter
verklebt.

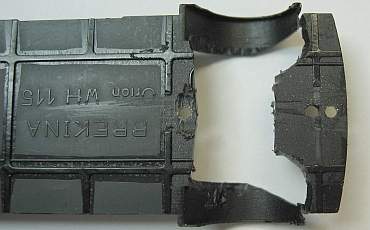

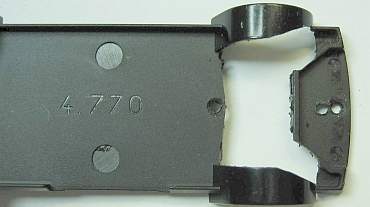

Am Hängerfahrgestell
wird wie beim Bus viel ausgefräst
(oder geschnitten und gefeilt).

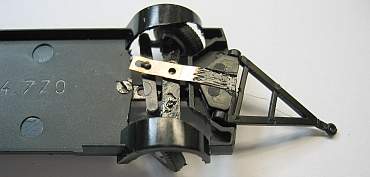

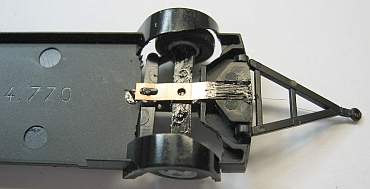

Der untere, feste Träger ist mit dem Fahrgestell
verschraubt und die Achse pendelt daher nicht.
Der Original-Drehpunkt wurde übernommen,
um den Drehweg der Zuggabel klein zu halten.

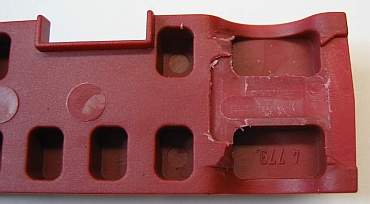

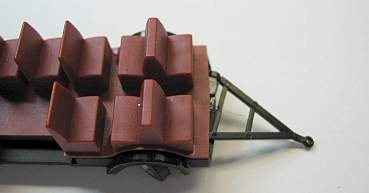

Nur ein wenig ausfräsen war
an der Inneneinrichtung unten erforderlich.

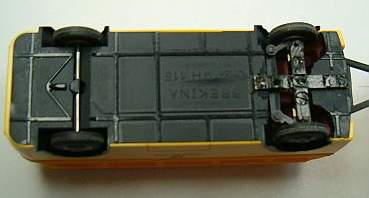

Der fertige Hänger von unten.
So läuft der Hänger seinem Bus gut nach.

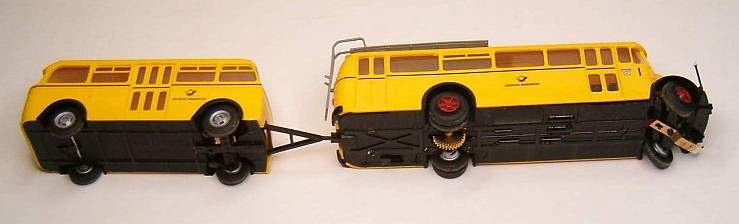

Gesamtzug von unten.
