  Nächster Doppelgelenkbus von Hans E. diesmal 5-achsig, 31,5m lang, das Vorbild !

  (nur die Haltestellen sind meist zu kurz oder selten dafür umzubauen - wie in 1:1)

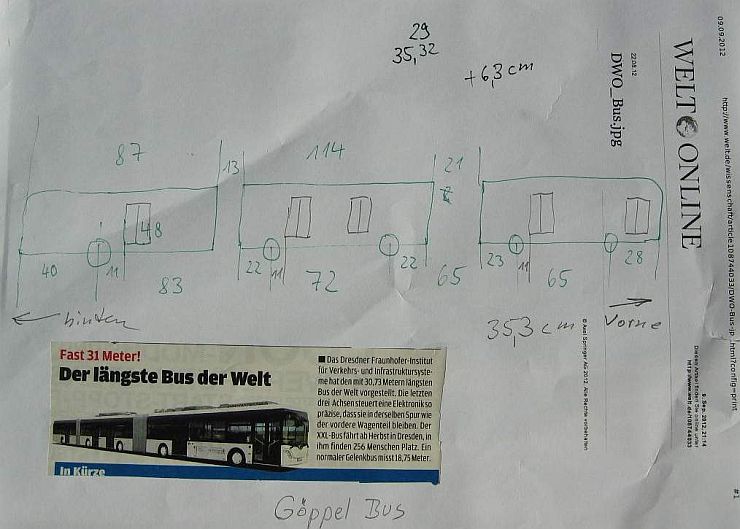

                                                      Zunächst hat Hans E. gezeichnet und gerechnet,

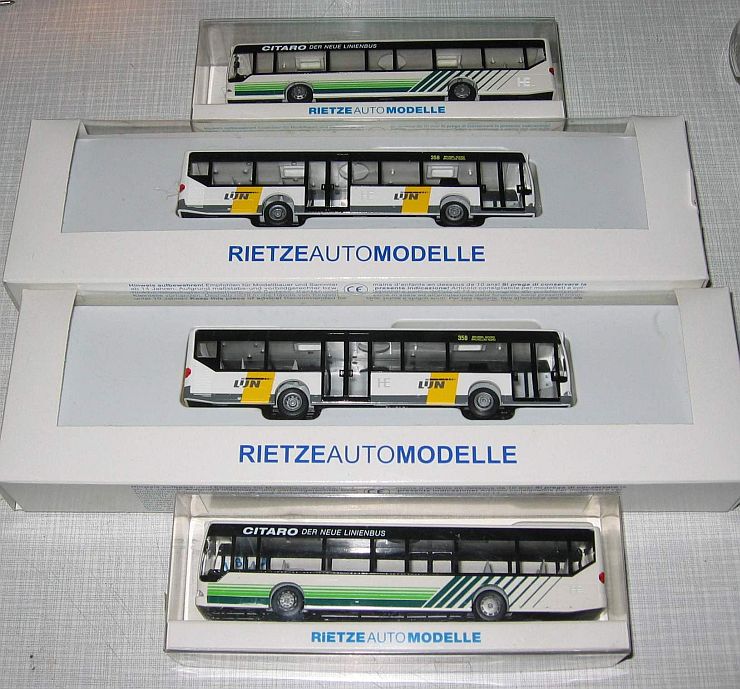

                                                              dann erfolgte die Vorauswahl der Busse.

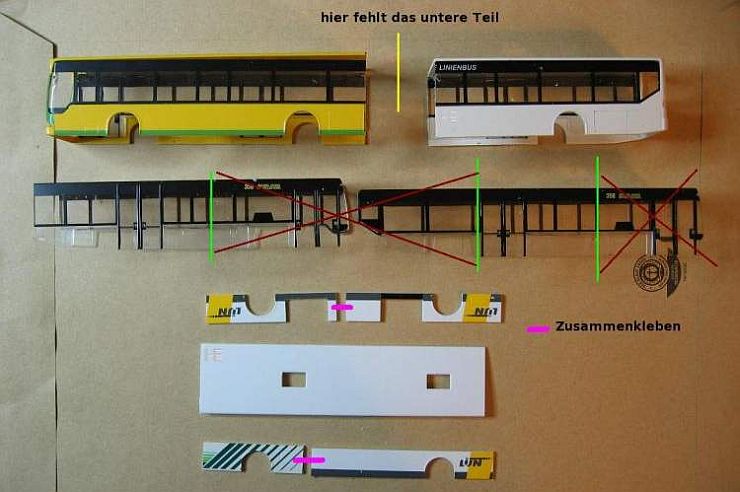

                                                                     Anpassung der Einzelteile

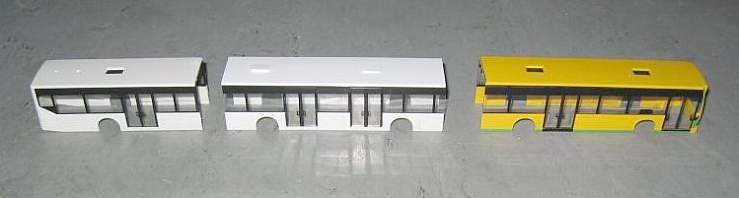

                                                                          und Rohbauten fertig

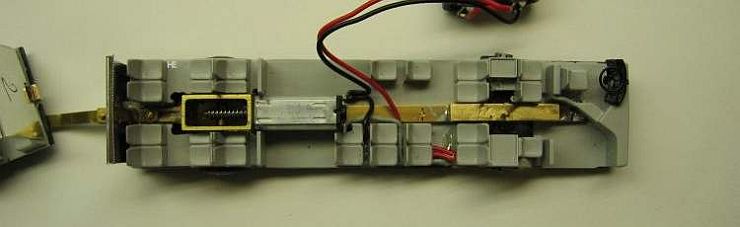

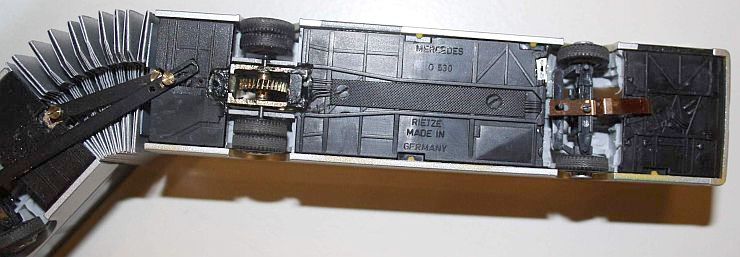

                                                                        Vorderteil mit Antrieb

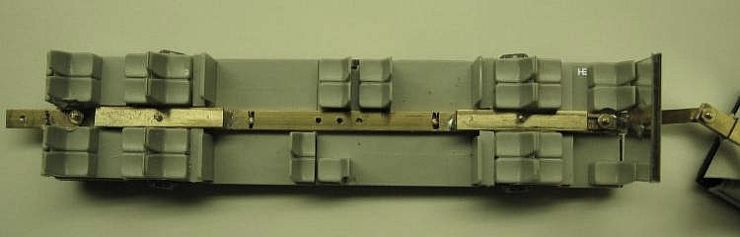

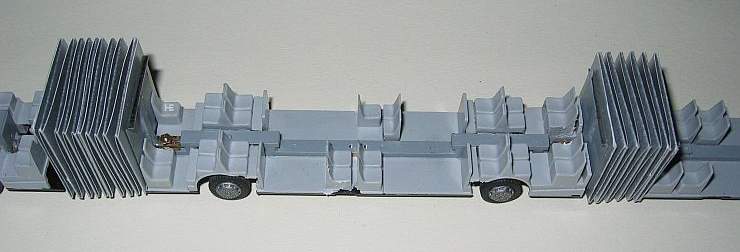

                                                                Mittelteil mit Lenkachsträgern.

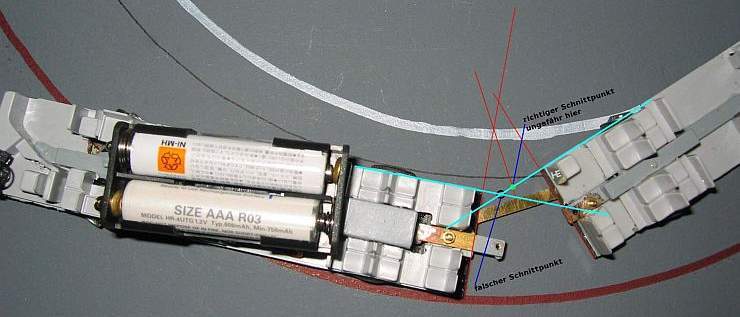

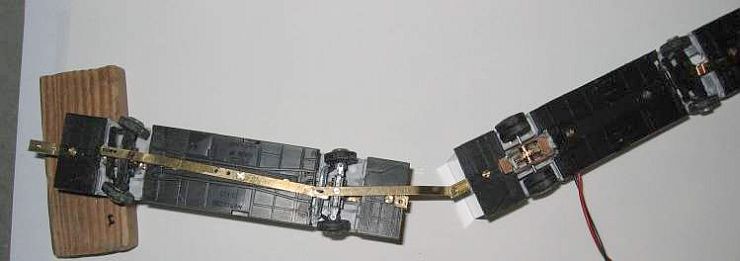

                                                                     Auslegung der Lenkgeometrie

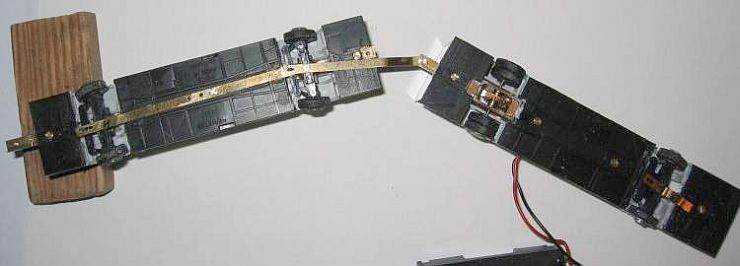

                                                                 Funktion der Lenkung des Vorder -









                                                                      und Mittelwagens von unten.

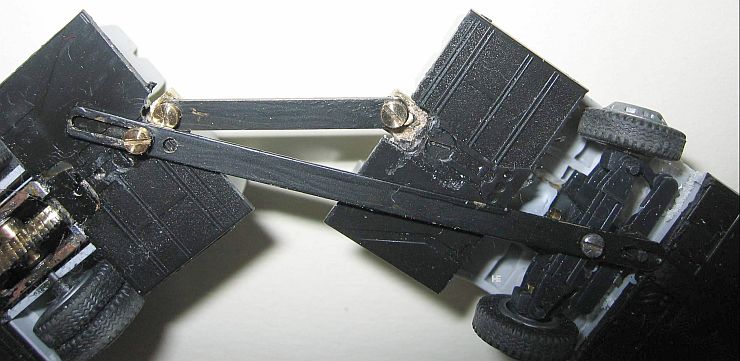

                                                                         Oben starre Abstandshalter







                                     unten einseitig verschiebare Lenkstange am vorderen Befestigungspunkt











                                                                                   fertig.

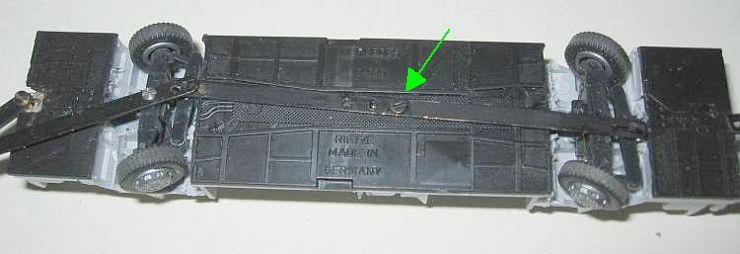

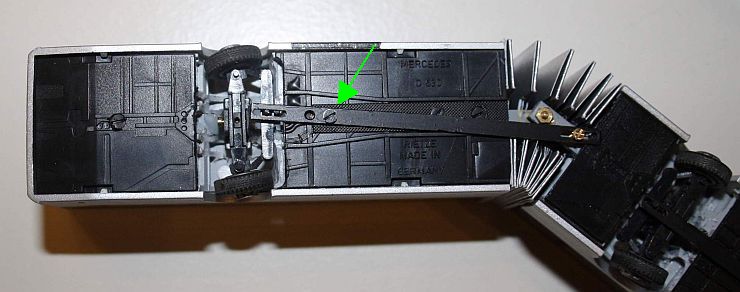

                                          Mittelwagen unten, Drehpunkt der Lenkstange fast mittig.

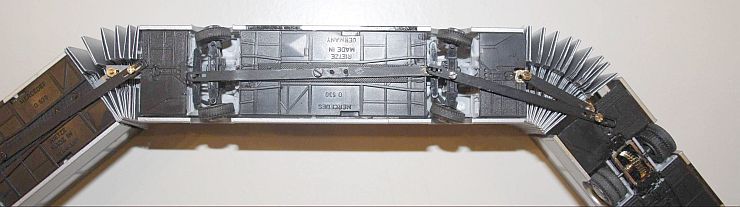

               mit Vorderwagen fertig, gut zu sehen, wie Hans E. das mit dem gegenläufigen Lenkeinschlag

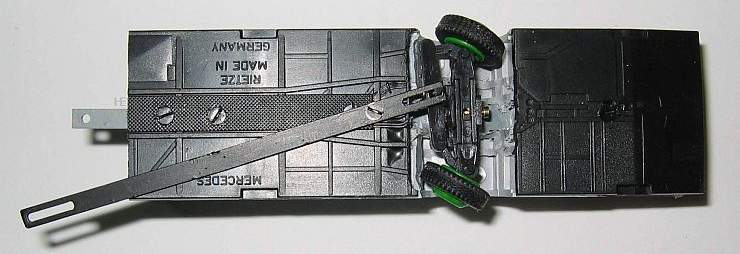

                                      ebenso beim  Hinterwagen, Lenkstange hier beidseitig mit Langlochfräsung,









                                 gemacht hat, Drehpunkt der Lenkstange kurz vor der hinteren Achse.

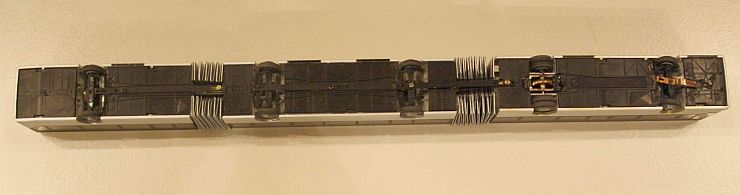

                                                                         Gesamtansicht von unten

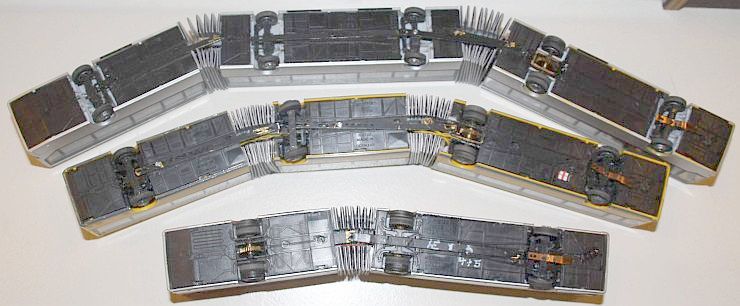

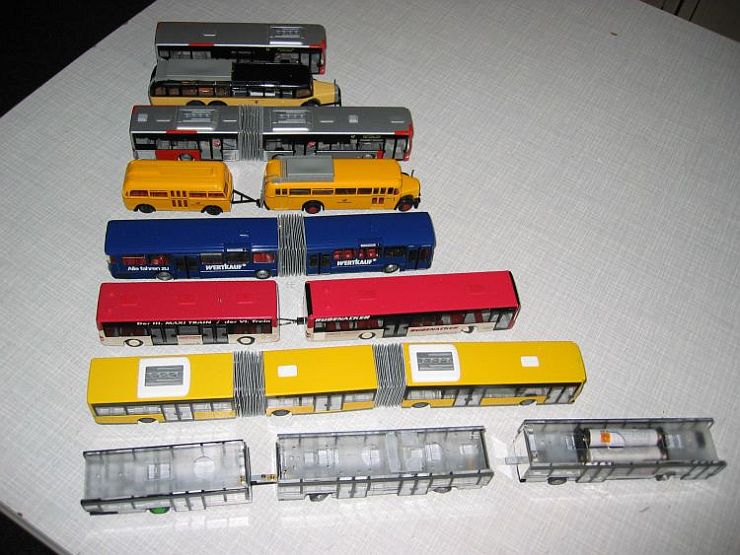

                                 Alle Gelenkbusse von Hans E., die unteren in Fahrzeugbau ausführlich beschrieben.

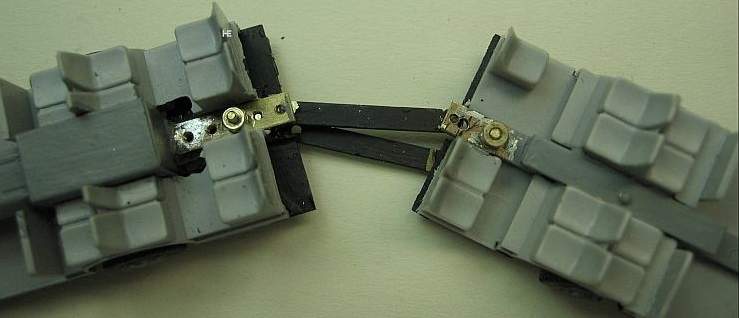

   Neue Montage für Faltenbälge:

   Statt schwieriger Vierpunktbefestigung







   2 Winkel mit Langloch zur genauen







        Abstandseinstellung, dadurch können die Karosserien einfach getrennt und wieder zusammengebaut

        werden.

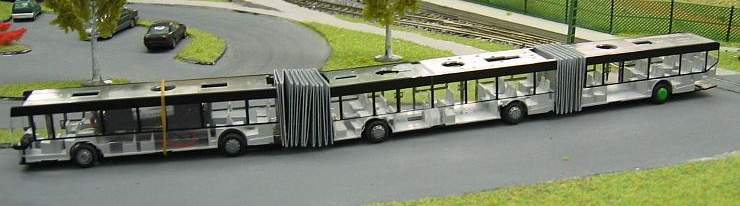

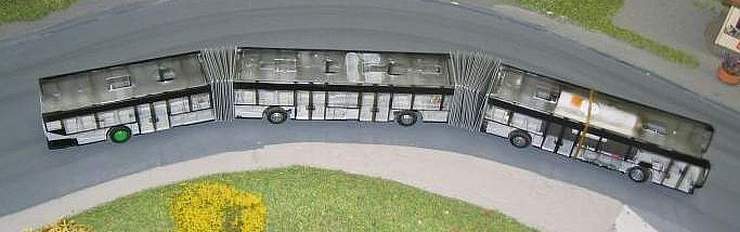

                                                                           Erste Probefahrten des









                                                       noch "Gläsernen"  auf der Museumsanlage.

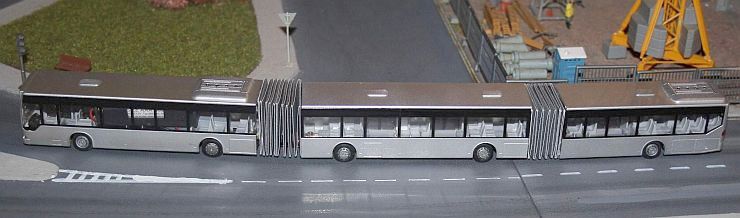

                                                      Lackiert und fast fertig sieht der Bus sehr gut aus.









                                         Hier alle Busse von Hans E., hier auf fcsfm, bis auf den 1. und 2.
